Трансформаторы КТПН: что это и почему они важны для электросетей
Если вы хоть немного сталкивались с понятиями из электроэнергетики, скорее всего, слышали о трансформаторах. Они повсюду — обеспечивают стабильное напряжение и передают энергию на большие расстояния. Но что значит аббревиатура КТПН и почему именно такие трансформаторы здесь заслуживают внимания? В этой статье я расскажу, как работают трансформаторы КТПН, где применяются и почему их нельзя просто игнорировать при проектировании и эксплуатации электросетей.
Что такое трансформатор КТПН?
КТПН — это компактная трансформаторная подстанция напольного типа. Если говорить проще, то это устройство, которое объединяет трансформатор и распределительное оборудование в одном корпусе, обычно на бетонном основании. Слово «компактная» здесь не просто модное выражение — вся конструкция действительно занимает минимум места, что очень важно в условиях городской застройки или промышленных площадок с ограниченным пространством.
Само слово «трансформатор» вам, наверное, знакомо — это тот самый аппарат, который повышает или понижает напряжение для удобной передачи электричества. А вот «подстанция» — это место, где происходит распределение и управление электрическими потоками. КТПН совмещает обе функции.
Основные составляющие КТПН
Внутри такой подстанции вы найдете несколько ключевых элементов:
- Трансформатор силовой — сердцевина всей установки, именно он преобразует напряжение.
- Распределительное устройство низкого напряжения (РНН) — отвечает за распределение электричества к потребителям и защиту цепей.
- Устройства учета и защиты — счетчики электроэнергии, автоматические выключатели, предохранители.
- Система заземления — обязательна для безопасности.
Благодаря такому комплекту КТПН можно быстро подключить к электросети жилой микрорайон или небольшое производство.
Зачем нужны трансформаторы КТПН и где их используют
Вопрос кажется простым, но за ним стоит несколько важных аспектов. Трансформаторы КТПН востребованы там, где требуется надежное питание при ограниченной площади для оборудования. Представьте себе типичный городской двор или небольшое предприятие — место, чтобы поставить громоздкую распределительную станцию, зачастую нет, а электричество нужно и плюс с гарантией безопасности.
Вот несколько самых популярных сценариев применения КТПН:
- Многоэтажные жилые дома и микрорайоны.
- Коммерческие объекты — магазины, офисы, кафе.
- Склады и небольшие производства.
- Сельское хозяйство — фермы, теплицы, орошение.
Без компактных подстанций с трансформаторами здесь не обойтись, ведь именно они обеспечивают непрерывное энергоснабжение и безопасность работы.
Преимущества КТПН
Почему инженеры и электрики так любят компактные трансформаторные подстанции? Зачастую выбор падает именно на КТПН по ряду причин:
| Преимущество | Описание |
|---|---|
| Компактность и удобство установки | Занимает мало места, можно монтировать даже в плотной застройке и на небольших площадках. |
| Быстрота монтажа | Станция поставляется целиком собранной, нужно только подключить линии. |
| Высокий уровень безопасности | Вся аппаратура находится в огражденном корпусе, снижая риск аварий и поражения током. |
| Готовность к эксплуатации | КТПН выпускаются с учетом разных климатических особенностей и имеют необходимые сертификаты. |
| Экономия времени и ресурсов | Меньше затрат на проектирование, строительство и обслуживание по сравнению с открытыми подстанциями. |

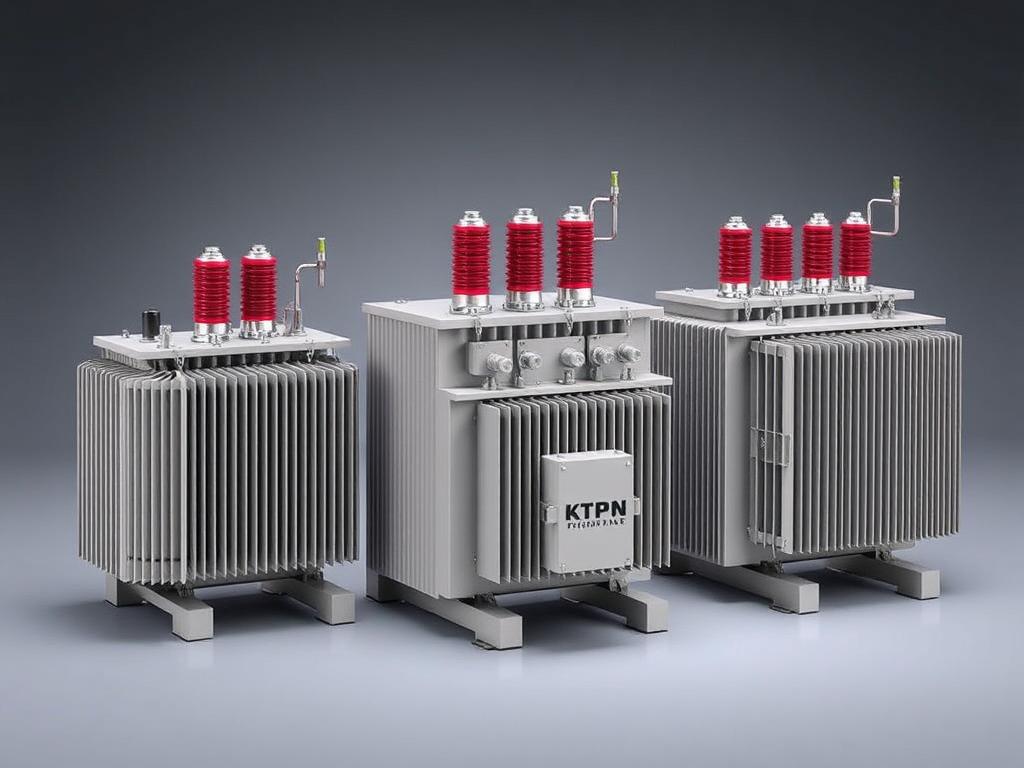

Как устроен трансформатор в КТПН
Сам трансформатор внутри КТПН — как сердце подстанции, без него все остальное просто не заработает. В большинстве случаев это масляный трансформатор, где изоляция обеспечивается не только воздухом, но и трансформаторным маслом. Такое техническое решение обеспечивает эффективное охлаждение и защиту от пробоев.
Параметры трансформатора напрямую зависят от задач, которые стоят перед станцией. Мощность — начиная от десятков киловольт-ампер и до нескольких мегаватт. Выбор напряжения зависит от того, к каким сетям подстанция будет подключена и каким потребителям она будет поставлять энергию.
Внутри корпуса трансформаторы обычно располагаются таким образом, чтобы исключать доступ посторонних лиц и обеспечивать защиту от внешнего воздействия. Чтобы представить себе масштаб, вот основные характеристики, которые нужно учитывать:
| Параметр | Описание | Типичные значения |
|---|---|---|
| Мощность | Максимальная нагрузка трансформатора | 50 кВА — 1000 кВА и выше |
| Высокое напряжение (ВН) | Входящее напряжение | 6 кВ, 10 кВ, 20 кВ |
| Низкое напряжение (НН) | Выходное напряжение для потребителей | 220/380 В |
| Тип охлаждения | Способ отвода тепла от трансформатора | Масляное (ONAN), иногда дополнено вентиляторами (ONAF) |
Особенности эксплуатации и обслуживания КТПН
Если вы когда-нибудь наблюдали работу коммунальных служб, меняющих трансформаторы или ремонтирующих подстанции, знаете, что все это требует аккуратности и знаний. КТПН хоть и компактны, но нуждаются в регулярном обслуживании, чтобы не допустить перебоев в электроснабжении и снизить риск аварий.
Что нужно контролировать?
- Состояние масла в трансформаторе — качество изоляции зависит от чистоты и свойств масла.
- Работу защитных устройств — автоматических выключателей и реле, чтобы вовремя сработали при сбоях.
- Проверку и исправность заземления — особенно важна для безопасности персонала и пользователей.
- Физическое состояние корпуса и наружных элементов — нет ли повреждений или коррозии.
- Температуру работы трансформатора — перегрев нежелателен и указывает на возможные проблемы.
Регулярный осмотр и диагностика позволяют вовремя выявить и устранить неисправности, что экономит деньги и сохраняет спокойствие пользователей.
Какие бывают разновидности КТПН?
Конструкций КТПН сегодня выпускается несколько, и каждая адаптирована под свои условия эксплуатации и требования заказчика:
- КТПН с масляным трансформатором — классика жанра, проверена десятилетиями, надежна в работе.
- КТПН с сухим трансформатором — экологичнее, подходят для зданий с повышенными требованиями к пожарной безопасности.
- КТПН с разным напряжением трансформаторов — для сетей с напряжением 6, 10, 20 кВ.
Также различают подстанции по способу монтажа (напольные, блок-модули) и уровню защиты — в зависимости от нужд конкретного объекта.
Таблица: Обзор вариантов КТПН
| Тип КТПН | Трансформатор | Особенности | Область применения |
|---|---|---|---|
| КТПН с масляным трансформатором | Масляный | Высокая надежность, требует обслуживания масла | Промышленные и жилые объекты, открытая местность |
| КТПН с сухим трансформатором | Сухой (смоляной или эпоксидный) | Экологичнее, меньше жара, пожаро- и взрывобезопасен | Здания с повышенными требованиями, общественные места |
| КТПН модульные | Может быть любой тип трансформатора | Легко транспортировать и монтировать, быстрая сборка | Временные объекты, строительные площадки |
Монтаж и подключение КТПН: на что обратить внимание
Установка такой подстанции — задача не для новичков. КТПН требует подготовки площадки, правильного заземления и подключения линий высокого и низкого напряжения. Опытные специалисты всегда рекомендуют проводить работы по монтажу с учетом всех норм и стандартов ПУЭ (Правил устройства электроустановок).
Основные моменты, которые обязательно нужно учесть:
- Ровное и прочное основание для установки.
- Грамотная организация доступа для обслуживания и ремонта.
- Соблюдение расстояний до построек и границ участка.
- Надежное и безопасное заземление.
- Правильное подключение электрических линий с маркировкой и защитой.
Часто монтаж сопровождается проверкой на отсутствие коротких замыканий, тестированием защитных устройств и пусконаладочными работами, которые решают потенциальные проблемы до начала эксплуатации.
Заключение
Трансформаторы КТПН — это не просто очередной элемент электросети. Они отвечают за надежность, безопасность и удобство эксплуатации электрических систем в самых разных условиях. Компактные, функциональные, универсальные, они позволяют организовать качественное электроснабжение там, где пространство ограничено, но требования к энергетике высоки.
Если вы сталкиваетесь с задачей выбора или установки трансформаторной подстанции, обязательно обратите внимание на КТПН. Их преимущества в скорости монтажа, безопасности и экономии пространства делают их одним из самых востребованных решений сегодня. Запомните: качественно подобранная и установленная КТПН — залог бесперебойной работы электрооборудования и защиты ваших инвестиций.
